Люки-лазы ЛЛ

Люки-лазы ЛЛ (далее по тексту – люки) предназначены для проникновения внутрь вертикальных стальных резервуаров при монтаже, осмотре, зачистке или проведении ремонтных работ.

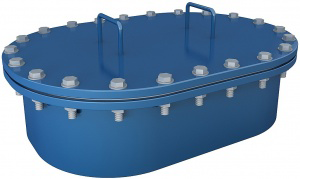

Люки изготавливаются в двух вариантах: круглый или овальный. По требованию Заказчика люк-лаз может комплектоваться поворотным устройством, которое существенно облегчает открытие-закрытие люка.

СВЕДЕНИЯ ДЛЯ ПРОЕКТИРОВАНИЯ

В соответствии с п. 3.11.2.3 «Правил устройства вертикальных цилиндрических стальных резервуаров для нефти и нефтепродуктов ПБ 03-605-03» каждый резервуар должен иметь не менее двух люков в I поясе стенки, а резервуары с понтоном (плавающей крышей) кроме того должны иметь не менее одного люка, расположенного на высоте, обеспечивающей выход на понтон (или плавающую крышу).

Люк-лаз устанавливается на вертикальной стенке стального резервуара и приваривается к ней через усиливающую накладку. Сварное соединение — по ГОСТ 5264-80, с учетом требований ПБ 03-605-03.

По устойчивости к воздействию климатических факторов внешней среды люки-лазы изготавливаются в исполнении Т, У и УХЛ категории размещения 1 по ГОСТ 15150-69.

Пример условного обозначения при заказе: ЛЛ-600-900-П-УХЛ ТУ 3689-008-82673705-2009, где

ЛЛ — люк-лаз;

600-900 — размеры проходного отверстия у овального люка в миллиметрах;

• другой вариант — круглый люк-лаз — в этом случае в обозначении условный проход указывается одним числом; например, ЛЛ-600-П-УХЛ ТУ 3689-008-82673705-2009;

П — поворотное устройство в комплекте (ОПЦИЯ);

• при заказе изделия в стандартном исполнении данный символ в обозначении не применяется, например, ЛЛ-600-900-УХЛ ТУ 3689-008-82673705-2009 или ЛЛ-600-УХЛ ТУ 3689-008-82673705-2009;

УХЛ — климатическое исполнение по ГОСТ 15150-69.

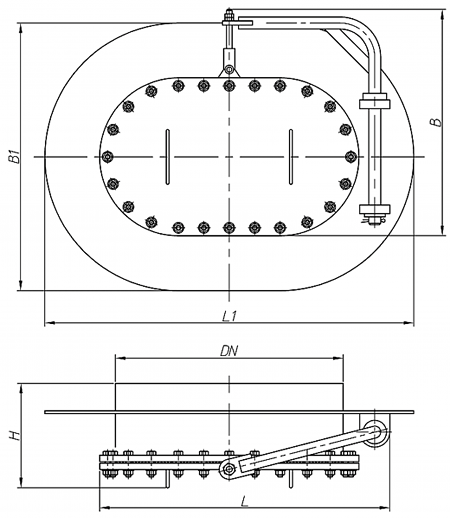

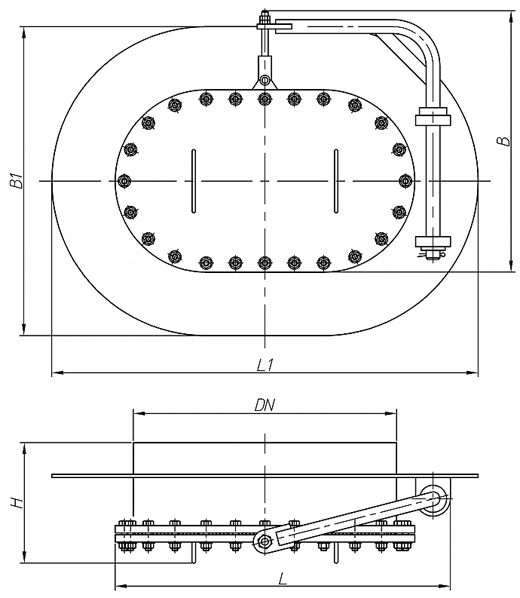

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

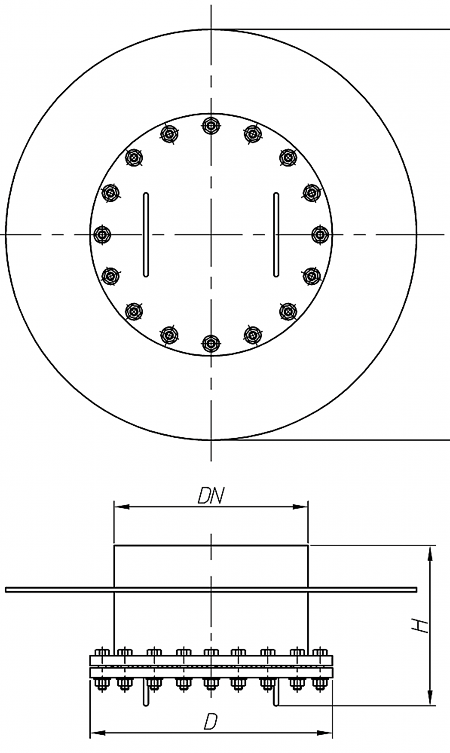

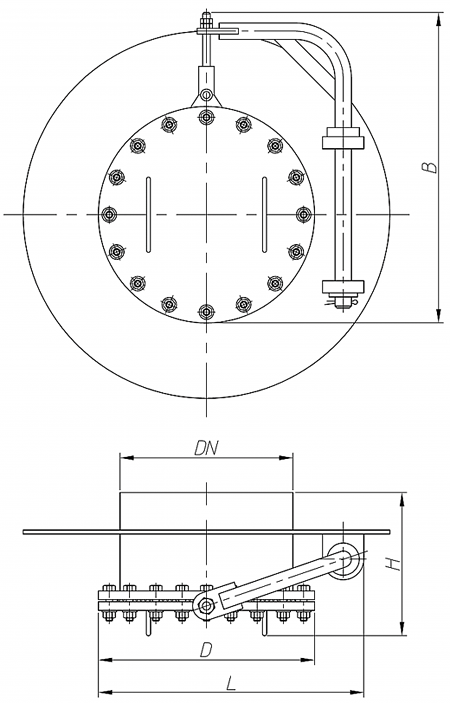

РИСУНОК 1. ЛЮКИ-ЛАЗЫ КРУГЛЫЕ. ОБЩИЙ ВИД
